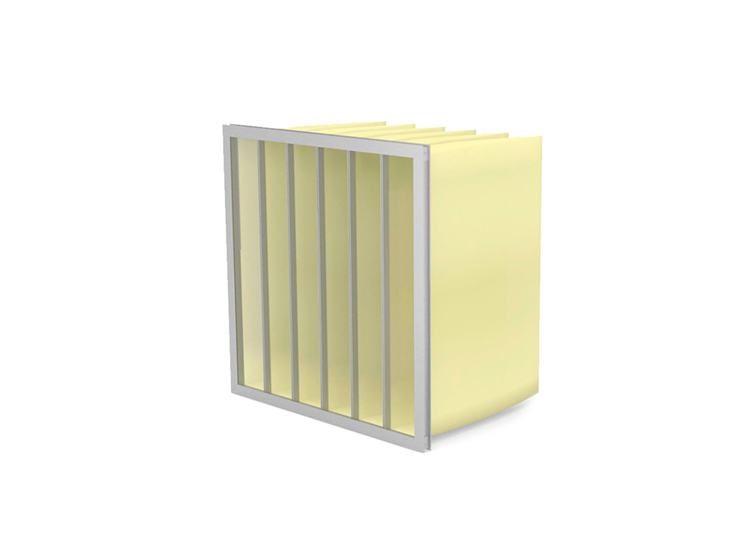

Фильтрующие элементы серии «УТфильтр-FP», являются сменными фильтрами карманного типа, с организацией фильтровальной поверхности в виде нескольких карманов (мешков). Направление воздушного потока, подаваемого на очистку, изнутри наружу (внутренняя фильтрация)
Опорная рамка фильтрующего элемента, выполненная из нержавеющей стали, способна обеспечивать работу в условиях высокой влажности и напорных характеристик подаваемого на очистку воздушного потока. Торцевая сторона опорной рамки комплектуются предустановленными плоскими уплотнителями из тиксотропного полиуретанового компаунда, обеспечивающими герметизацию элемента на постановочном месте.
Фильтровальный слой изготавливается из специального нетканых фильтровальных материалов на основе диспергированного полиэфирного и/или полипропиленового ультратонкого моноволокна.
Все детали конструкции фильтрующего элемента являются стойким к воздействию окружающей среды и присутствующих в ней загрязнений.
|
Класс очистки по ГОСТ Р 51251-99, EN 779 (Evrovent 4/9) |
Номинальная удельная воздушная нагрузка на 1 м2 площади входного сечения, м3/ч. |
Аэродинамическое сопротивление, Па |
|
|
Начальное |
Рекомендуемое конечное |
||
|
G3(EU3) |
10000-11400 |
20-40 |
250 |
|
G4(EU4) |
10000-11400 |
40-60 |
250 |
|
F5(EU5) |
10000-11400 |
60-70 |
450 |
|
F6(EU6) |
10000-11400 |
80-90 |
450 |
|
F7(EU7) |
10000-11400 |
90-110 |
450 |
|
F8/9(EU8/9) |
10000-11400 |
120-140 |
450 |
|
Высота A±2, мм |
Код маркировк и габарита |
Ширина В±2, мм |
Код маркировк и габарита |
Площадь входного сечения, м2 |
Длинна карманов С±2, мм |
Количеств о карманов, шт. |
|
287 |
1 |
287 |
1 |
0,08 |
300 (3), 360 (3,6) 500 (5), 600 (6), 620 (6,2); 700 (7), 720 (7,2); 750 (7,5), 900 (9) |
3; 4 |
|
305 |
2 |
305 |
2 |
0,09 |
3; 4 |
|
|
287 |
1 |
490 |
3 |
0,14 |
5;7 |
|
|
595 |
5 |
287 |
1 |
0,17 |
3; 4 |
|
|
895 |
7 |
287 |
1 |
0,17 |
3; 4 |
|
|
610 |
6 |
305 |
2 |
0,186 |
3; 4 |
|
|
500 |
4 |
500 |
4 |
0,25 |
5; 7 |
|
|
595 |
5 |
490 |
3 |
0,29 |
5; 7 |
|
|
595 |
5 |
595 |
5 |
0,35 |
6; 8 |
|
|
610 |
6 |
610 |
6 |
0,37 |
6; 8 |
|
|
895 |
7 |
490 |
3 |
0,44 |
5; 7;9 |
|
|
895 |
7 |
595 |
5 |
0,53 |
6; 9 |
Фильтрующие элементы серии «УТфильтр-FP» предназначены для комплектации систем подготовки приточного воздуха газотурбинных установок.
