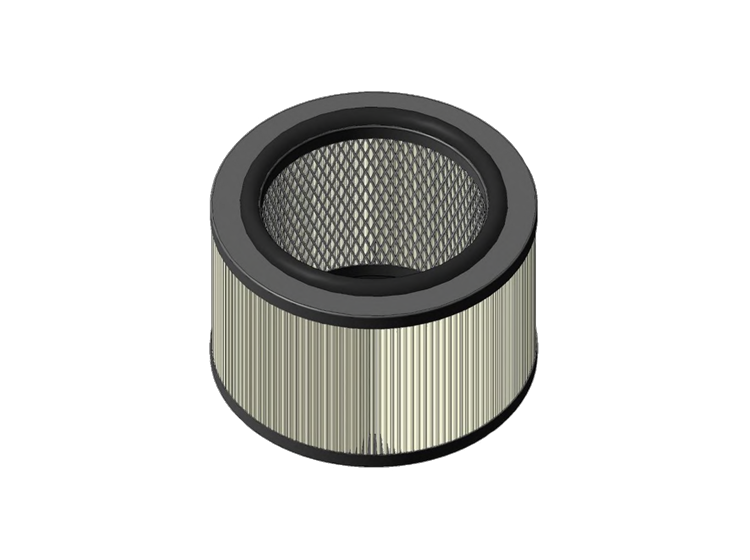

Фильтрующий элемент серии «Воздух» ФЭВ-ГК1 является сменным фильтр-элементом наружной фильтрации (направление потока очищаемой среды снаружи внутрь) с развитым фильтровальным слоем.
Элемент выполнен в виде неразборной конструкции цилиндрической формы.
Основными элементами конструкции являются:
- сквозные торцевые крышки;
- опорный каркас;
- гофрированный фильтровальный слой;
- бандаж;
- уплотнительные элементы.
Герметизация и скрепление основных конструктивных элементов произведено при помощи химически стойкой, двухкомпонентной полиуретановой композиции.
Все материалы, используемые при изготовлении деталей и элементов конструкции, абсолютно стойки к воздействию очищаемой среды, содержащимся в ней примесям и улавливаемому фильтрату.
|
Наименование среды – |
воздух |
|
Эффективность улавливания частиц (DIN EN 779) – |
F7 |
|
Пропускная способность по воздуху – |
16145 м3/час |
|
Исходный перепад давления на чистом фильтрующем элементе – |
1-5 кПа |
|
Максимально допустимый перепад давления, по достижении которого рекомендуется замена фильтрующего элемента – |
80 кПа |
|
Перепад давления, определяющий предел механический прочности (сопротивление прорыву) – |
> 250 кПа |
|
Влагостойкость / относительная влажность – |
100% |
|
Термостойкость – |
90°С |
|
Габаритные размеры D/d/H : |
860/690/605 мм |
|
Код материального исполнения: |
23.23.00.ЦБ |
Фильтрующие элементы серии «Воздух-А» предназначены для очистки от пыли воздушных и газовоздушных рабочих сред с различным химическим составом. Фильтрующие элементы серии «Воздух-А» применяются в компрессорах, аспирационных установках, системах пневмотранспорта, в оборудовании покрасочных и малярных камер, по пескоструйной обработке заготовок, плазменной и лазерной резке.
Фильтрующие элементы серии «Воздух-А» применяются в системах подготовки воздуха, при температуре окружающего воздуха от 213К (-60°С) до 313К (+40°С) в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ, категория 1 по ГОСТ 15150-69).
